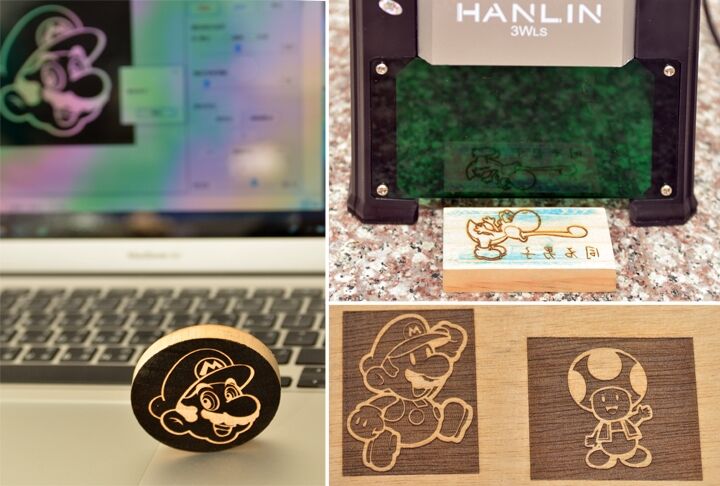

《 HANLIN 3WLS 升級3W迷你雷射雕刻機 》一機在手樂趣無窮~

▲ 自從上次利用【HANLIN-LSD3圖片式創新簡易迷你雷射雕刻機】來製作~大人小孩都喜愛的皮雕後,相信許多人對雷雕機印象都不錯!唯一覺得遺憾的就是雕刻時間過久,所以今天小弟要來跟各位分享的就是升級版~3W簡易迷你雷射雕刻機【HANLIN 3WLS】,同樣都由國內品牌《 HANLIN漢麟 》所監製代理,經過加大雷射功率(1500mw→3000mw),讓雕刻速度更加倍,作品完成時間少了一半以上,重點是可運用的材質更加廣泛,剛好小弟發現這東西好像也可以搞文創,就透過【HANLIN-3WLS 升級3W迷你簡易型雷射雕刻機】製作圖章的完整過程來與大家分享!
>>>以往雷雕機體積大且笨重,加上價格昂貴,所以一般人很少會去接觸這類的產品,但這些年來,拜科技的進步與創新,把雷雕機越作越小,價格也越來越親民,讓以往要花大錢請工廠將客制化的圖案與名子,刻在餐具或區隔私人的用品上,今天只要花點小錢購入迷你雷雕機,就可自行DIY各種生活用品,例如對木材、紙、竹子、PCB、皮革、滑鼠、鉛筆、名片、錢包等材料,雕刻出個人專屬的名牌或圖騰,而且它的操作非常簡單,一般人就可輕易操作,完全不需要有專業的繪圖能力。
可參閱:http://www.eprice.com.tw/mobile/talk/4504/5090364/1/m/5090364/​


▲ 上回雕刻皮雕時,因為要烙印上圖案得需訂製銅模壓花模具,就讓我發想到雷雕機應該可以利用陰刻與陽刻的原理,製作圖章吧!結果還真的沒問題~

【 HANLIN-3WLS 升級3W迷你簡易雷射雕刻機 產品特色

 一、隨時發揮個人的創意
 二、打造個人迷你小工廠
 三、史上最簡單操作方法
 四、機器體積小方便攜帶
 五、最大雕刻面積8cm*8cm
 六、採用雷射功率3W=3000mw
 七、無底座四腳設計不受產品高度限制
▲ 升級3WLS 與上一款 LSD3 雷射雕刻機差別處,雷射功率從1.5W 加大至3W,不需調激光強度只需調深度,軟體操作更簡單!

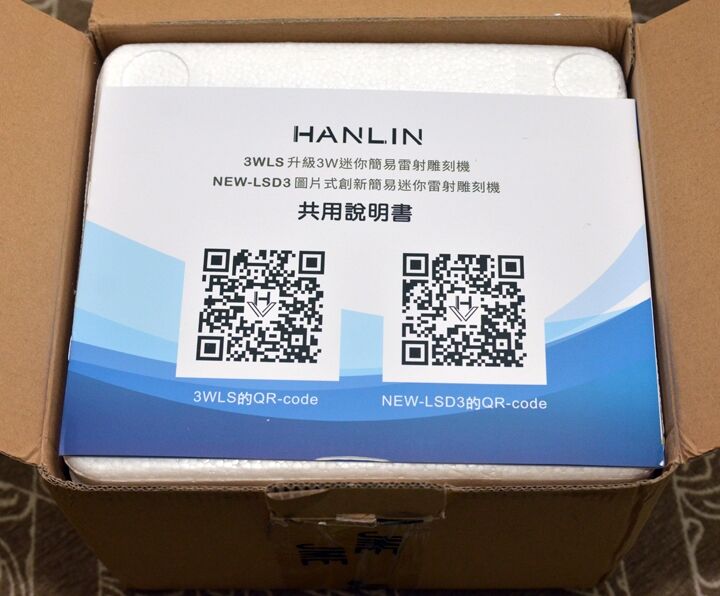

▲ 打開包裝,裡面附贈3WLS 與 NEW-LSD3 共用說明書,也可以透過掃QR code的方式,來觀看使用說明與下載最新的驅動程式,如果有買舊款的LSD3 是無法使用新版應用程式

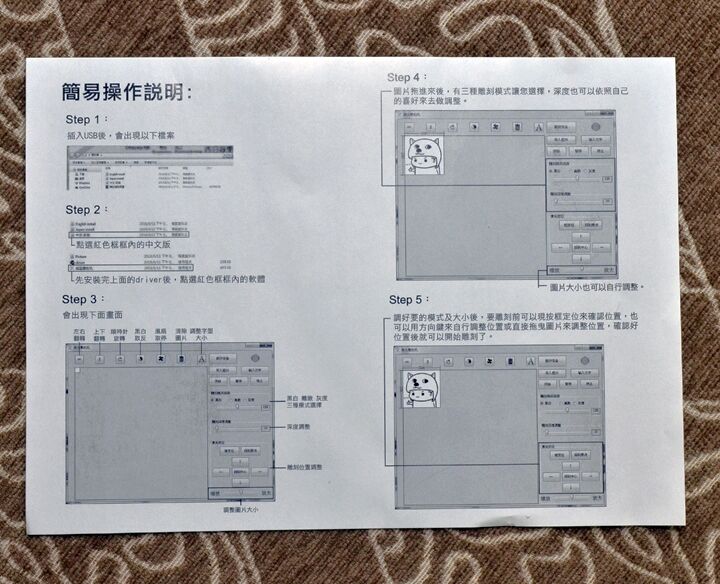

▲ 還有附一張可快速上手的簡易操作說明。

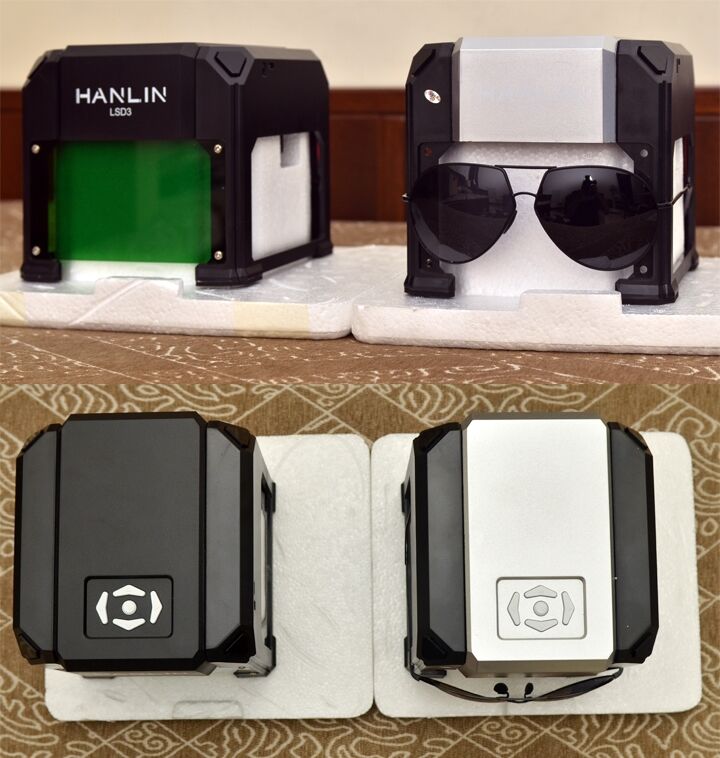

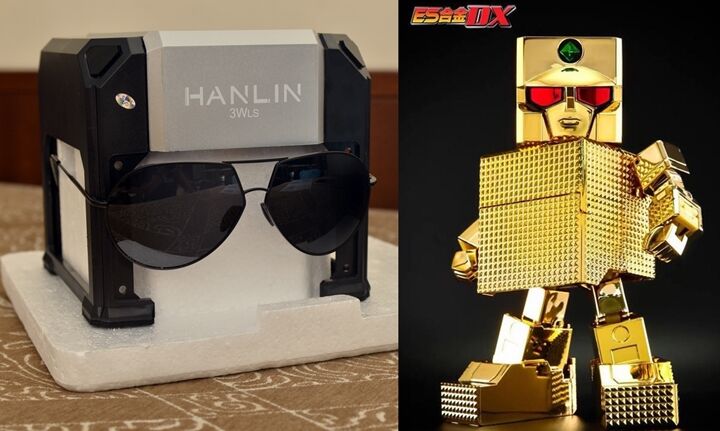

▲ 看到 3WLS 的外觀,怎麼越看越眼熟,突然喚醒我小時後的回憶,來給 3WLS 戴上墨鏡後,各位看看,像不像黃金戰士呢?

▲ 3WLS 與 LSD3 的外觀及操作按鍵大致一樣,唯一可明顯分辨的就是頭盔上方的配色!

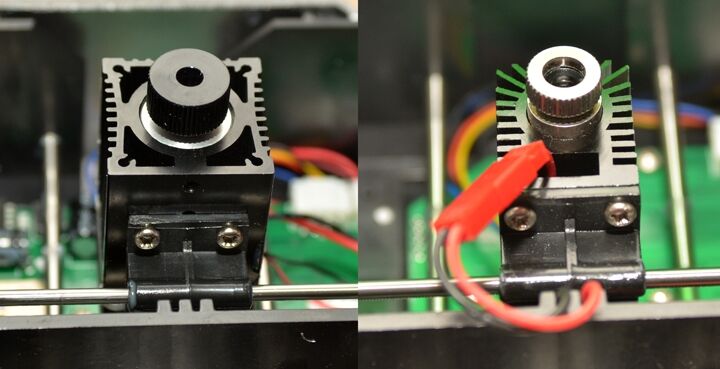

▲ 3WLS 的雷射頭更為耐用,由於雷射能量加倍,所以散熱鰭片也加大,可以連續10小時不休息,以往LSD3每3小時要休息5-10分鐘,不過同樣都要進行調焦的動作

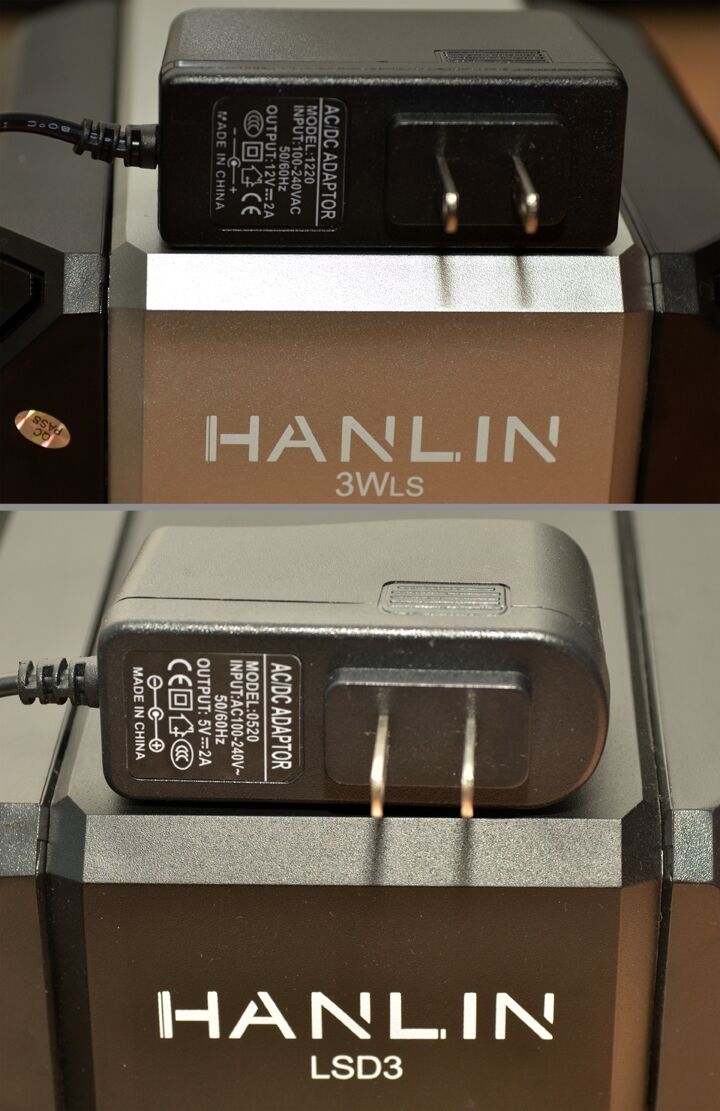

▲ 3WLS 採用 DC12V/2A 安全電壓,不同於 LSD3 的 DC 5V/2A 供電系統,兩者是不能共用的喔,否則會有機版燒毀的風險,這點要注意!

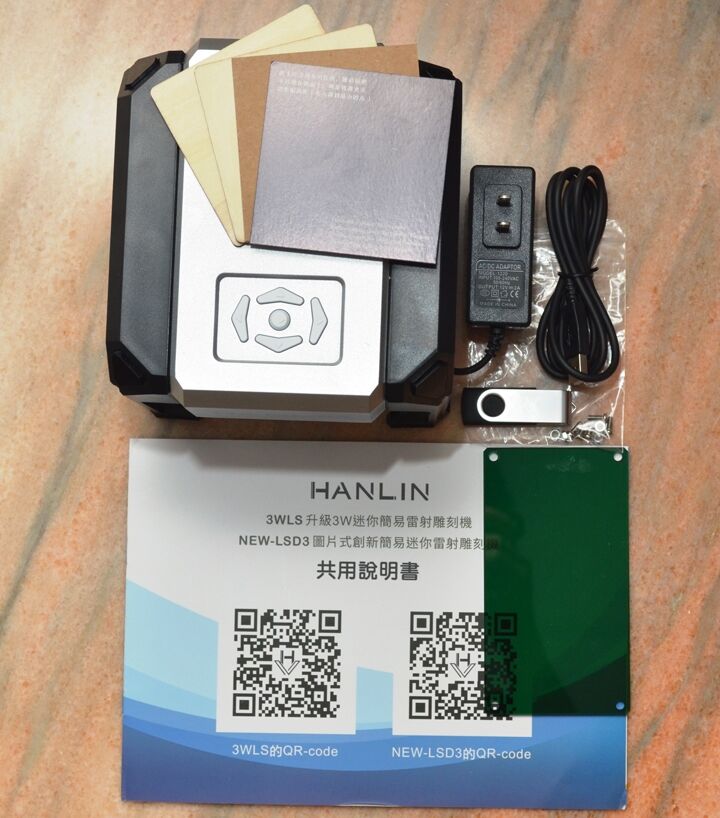

▲ 配件有USB 使用說明/驅動軟體隨身碟、螺絲、護目防護板、電源供應器、傳輸線等,還附贈雕刻材料來試刻,以及對焦黑卡。

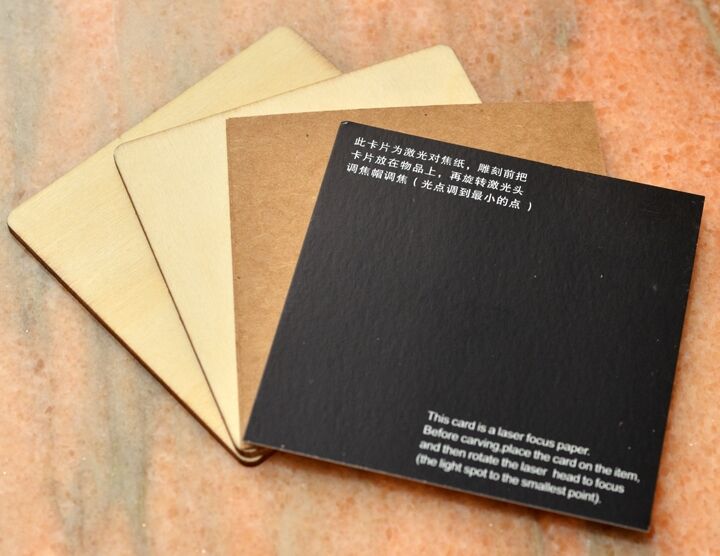

▲ 隨機附贈的雕刻材料木片以及紙板,可供第一次使用的人來操作練習試刻。

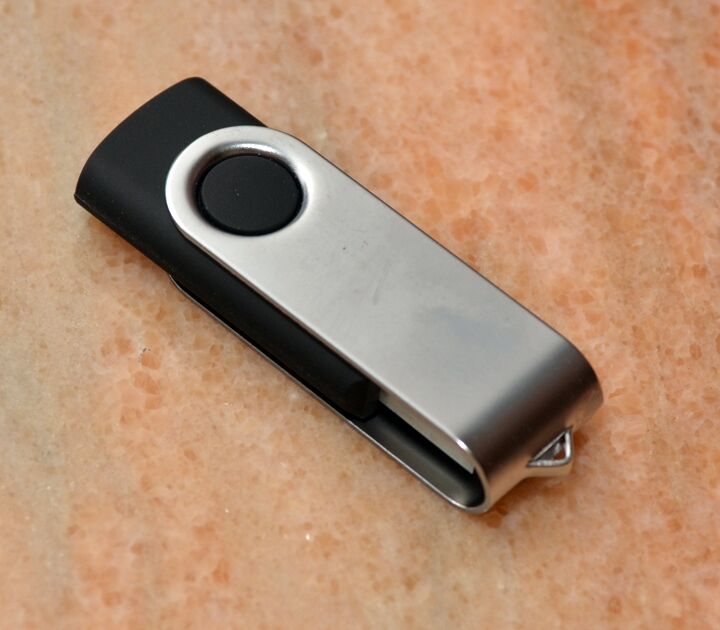

▲ 隨機搭贈的隨身碟,裡頭有驅動程式與應用軟體、中英日操作說明書、以及內建許多圖庫,但目前只支援WIN XP/WIN 7/WIN 8/WIN 10,聽說即將有支援MAC OS,以及App版本的應用程式

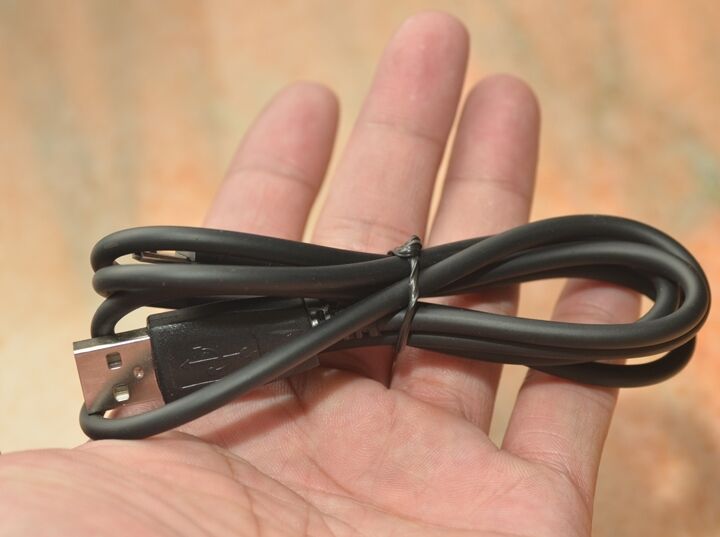

▲ 採用通用型的 Micro USB 數據線來連接雷雕機與電腦。

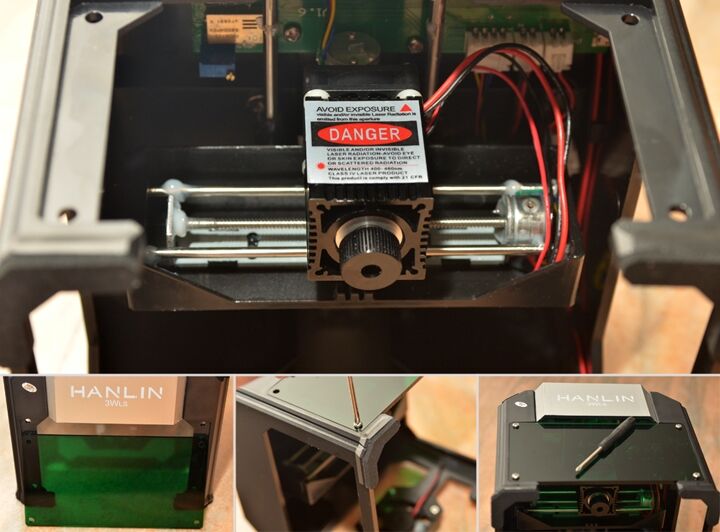

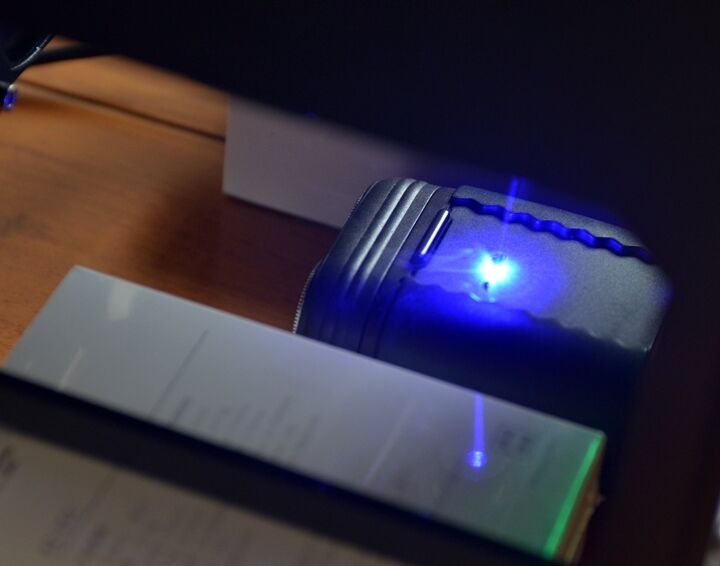

▲ 由於雷射光會造成眼睛的病變,所以需要有防護鏡片來過濾光線,利用它附贈的螺絲與螺絲起子,按照綠色透光壓克力板預留的位置鎖上後,就可以減少雷射光的傷害。

▲ 新版的應用程式讓操作更簡單明瞭,雖然 3WLS 與 LSD3 操作介面相同,但因為雷射功率不同,所以仍需要有各自的驅動程式,除了附贈的USB隨身碟來安裝,也可掃QR-code來下載。

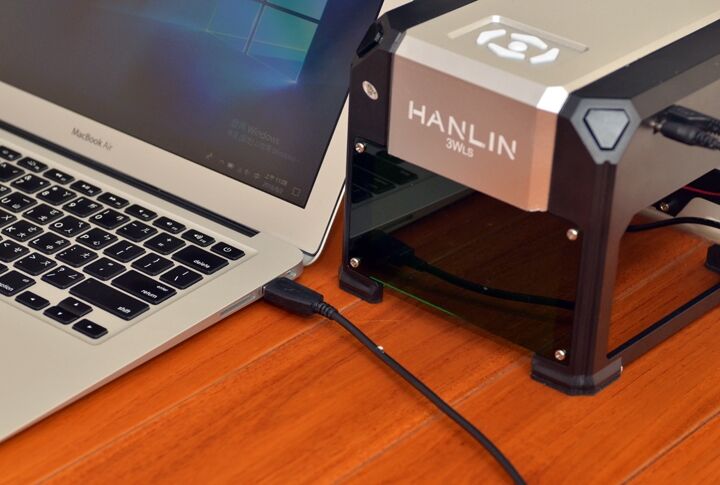

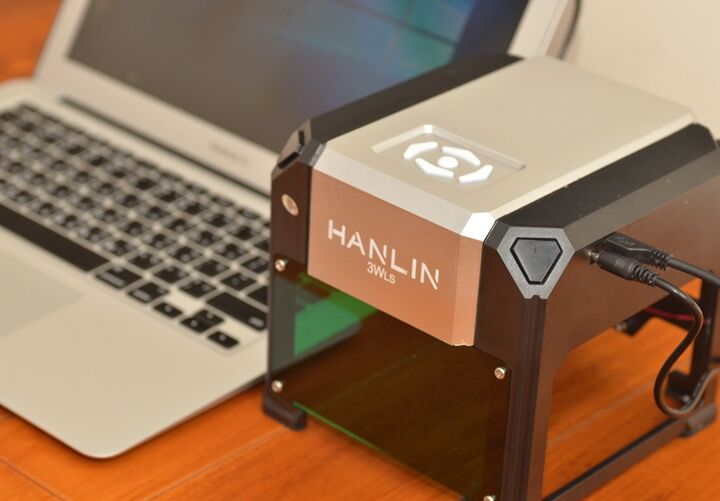

▲ 同樣要使用前,先將 DC 12V / 2A的電源頭給插上插座,再把 Micro USB 的一頭接 3WLS 雷雕機。

▲ 另一頭USB 2.0 接頭連接到個人電腦或筆電上。

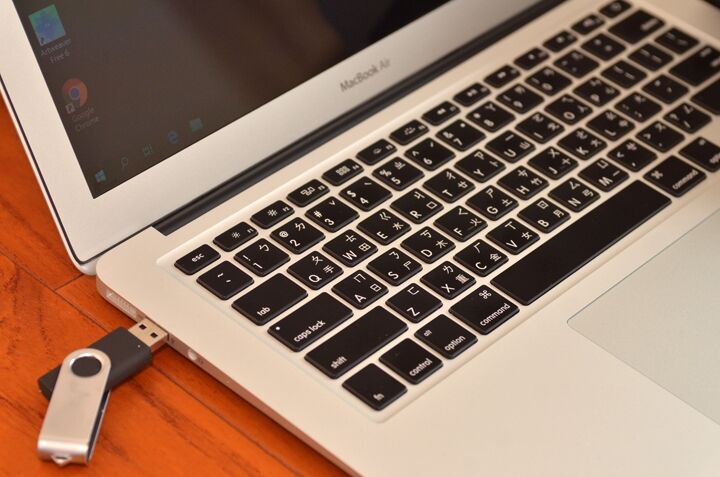

▲ 隨機搭贈的USB 隨身碟接上電腦後。

▲ 據說升級3WLS 與 LSD3 的差別就是雕刻速度快18倍左右,同樣圖案以往雕刻時間1.5小時,現在只需要5分鐘,可能還更快!

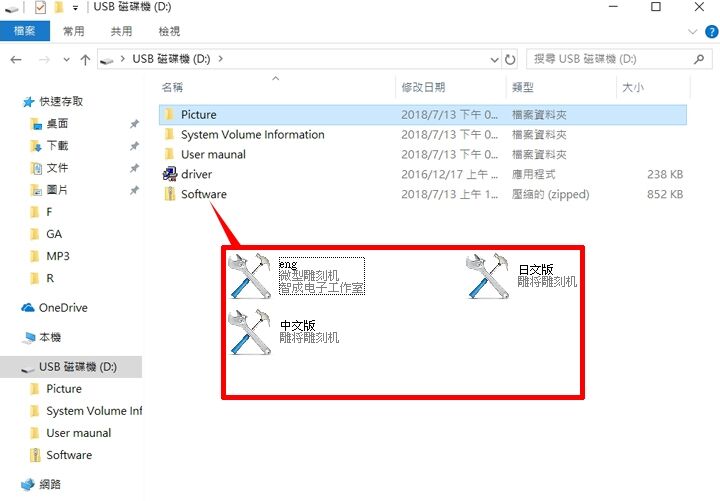

▲這裡頭有 3WLS 中、英、日的驅動程式與應用軟體、操作說明書、以及內建許多圖庫,不過要注意目前並它不支援MAC OS,只支援WIN XP/WIN 7/WIN 8/WIN 10。

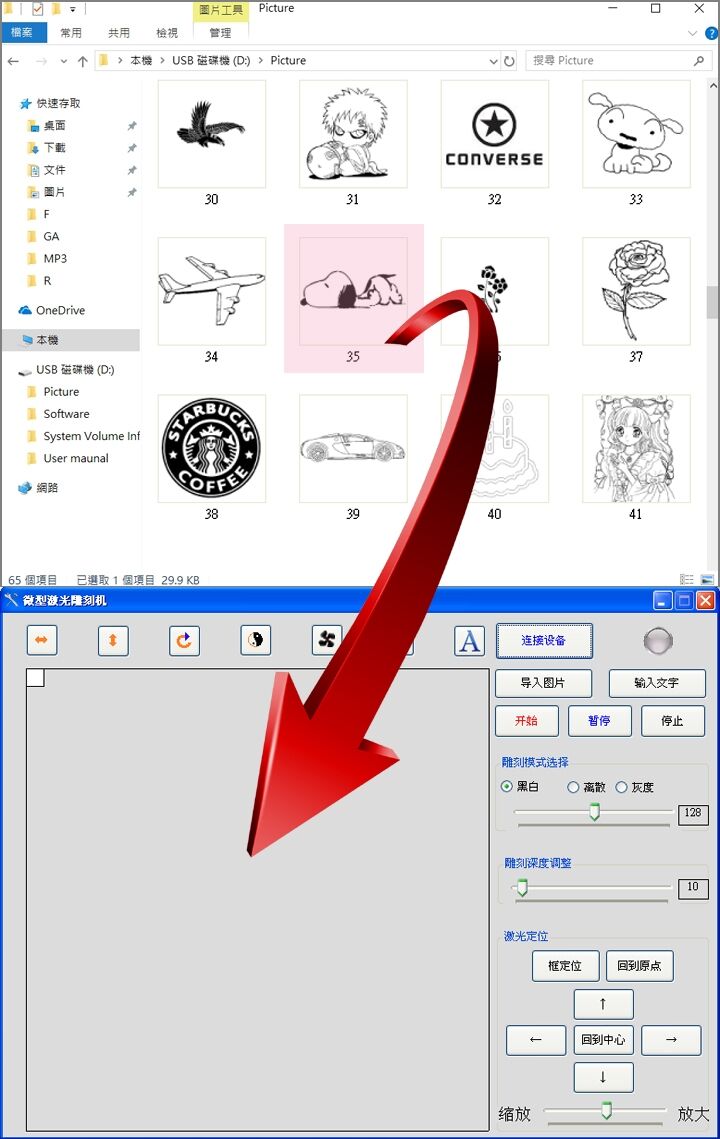

▲ 用過不少繪圖機與割字機,3WLS 操作方法可算是最簡單,只要將影像或圖案,檔案格式就是一般常見的 JPEG/JPG/PNG/BMP 點陣圖,拖曳到雕將雕刻機的應用程式裡。

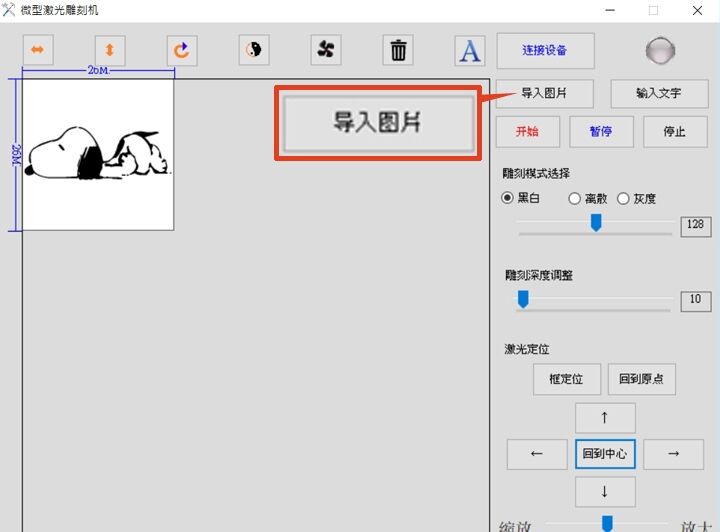

▲ 或者在雕將雕刻機的應用程式裡,點選導入圖片,選擇要雕刻的檔案,就可直接輸入至微型激光雕刻機中,這兩者方法都可以使用!

步驟就是打開軟體後>>拖曳照片>>調整大小>>預覽範圍>>開始列印,要打印前,需要先將雷射頭聚光焦點調整至1mm內,才會有良好的精細度,因為雷射光束越集中,它的亮度與功率才會更好。

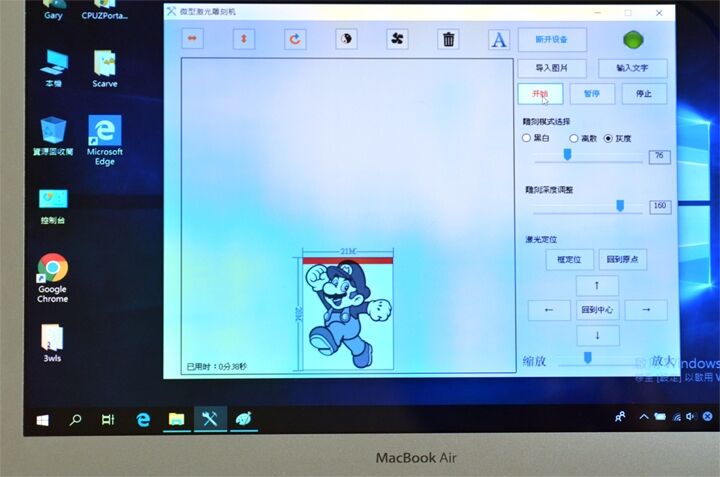

▲ 之前 LSD3 需要調整激光強度,不過這次3WLS的操作介面簡化成單一視窗,只要選擇雕刻深度,就可以獲得最好的雕刻效果,要雕刻前,先點選連接設備,再將雷射頭聚光焦點調整至1mm內。

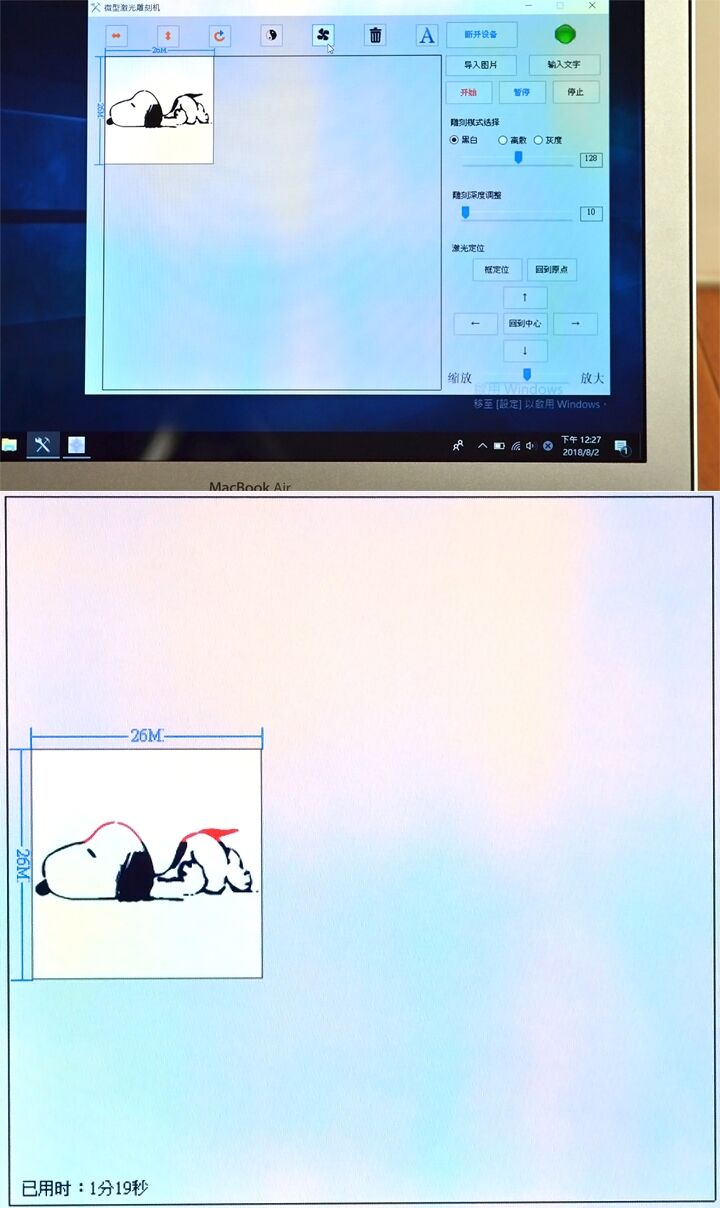

▲ 擺放好要雕刻的物品,接下來點選連接雕刻機下方的『框定位』,先確認要刻的圖案面積是否落在預想位置,調整到最適合的位置後,就可開始來進行雕刻,可以看目前雕的位置與花費時間。

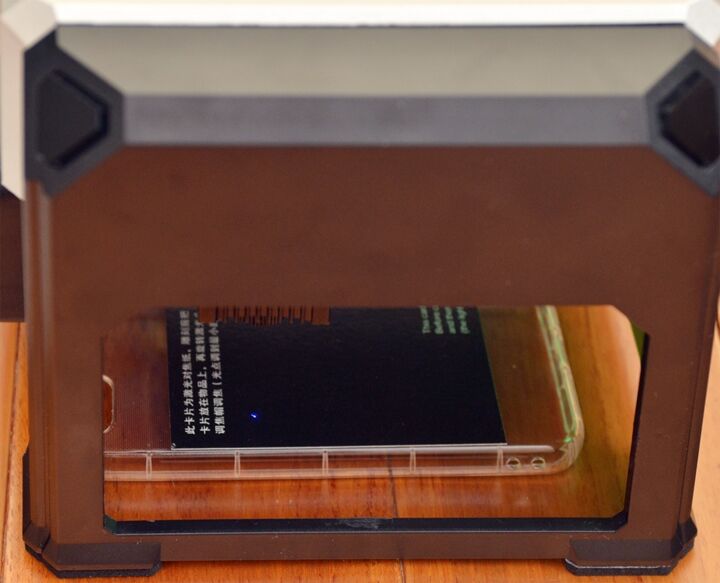

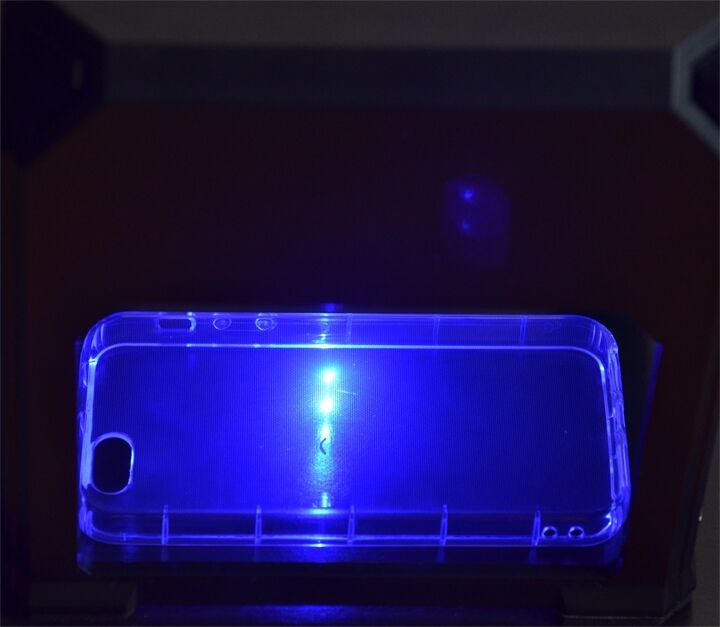

▲ 好啦~準備開始進行雷射雕刻的體驗吧!手機幾乎可說是人手一機,但大部分的人都希望擁有與眾不同的手機殼,雖然官網說透明材質是不可以進行雕刻,但其實只要利用一些方式是可以克服的。

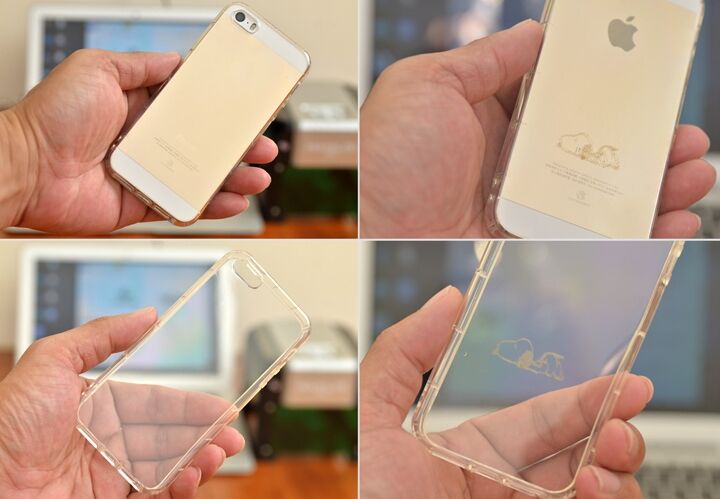

▲ 可以利用黑色白板筆將空壓殼要雕的地方塗黑,或是將要雕刻的位置貼黑色卡典西德,待雕刻完成後,再將黑色塗料給去除,就可以成功在透明材質上進行雕刻囉!

▲ 馬莉歐兄弟可說是每個人小時候的共同回憶,所以接下來我想要將回憶烙印在電動刮鬍刀上,同樣選擇要雕刻的圖案,根據以往經驗~深度盡量調越深圖形就越明顯。

▲ 由於刮鬍刀是有厚度與特殊形狀,所以需要利用墊枕木原理,將要雕刻的部分盡量呈現平面狀態,調整好雷射頭聚光焦點,就可以開始來進行雕刻。

▲ 不過當雷射光一打到刮鬍刀的塑膠機身時,媽呀!塑膠殼都要融化了,嚇得我趕緊按下暫停,直接將深度從160調到10再進行雕刻,原來新款3W雷射功率是這麼利害。

▲ 以往 LSD3 是將激光強度調到最強,雕刻深度是由深至淺來調整,不過新款的 3WLS 可不能這麼玩,因為它的激光能量真的太強了!

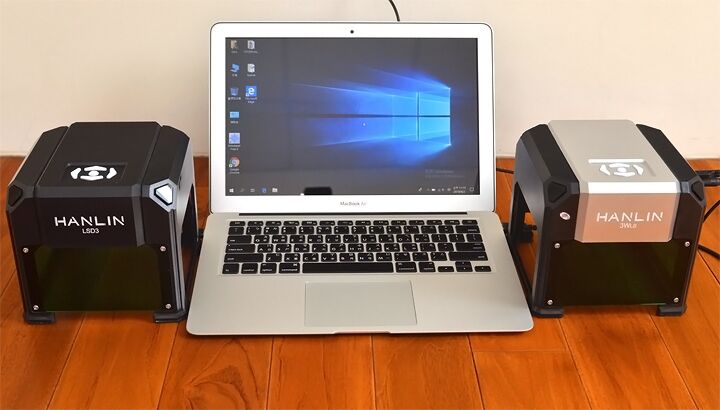

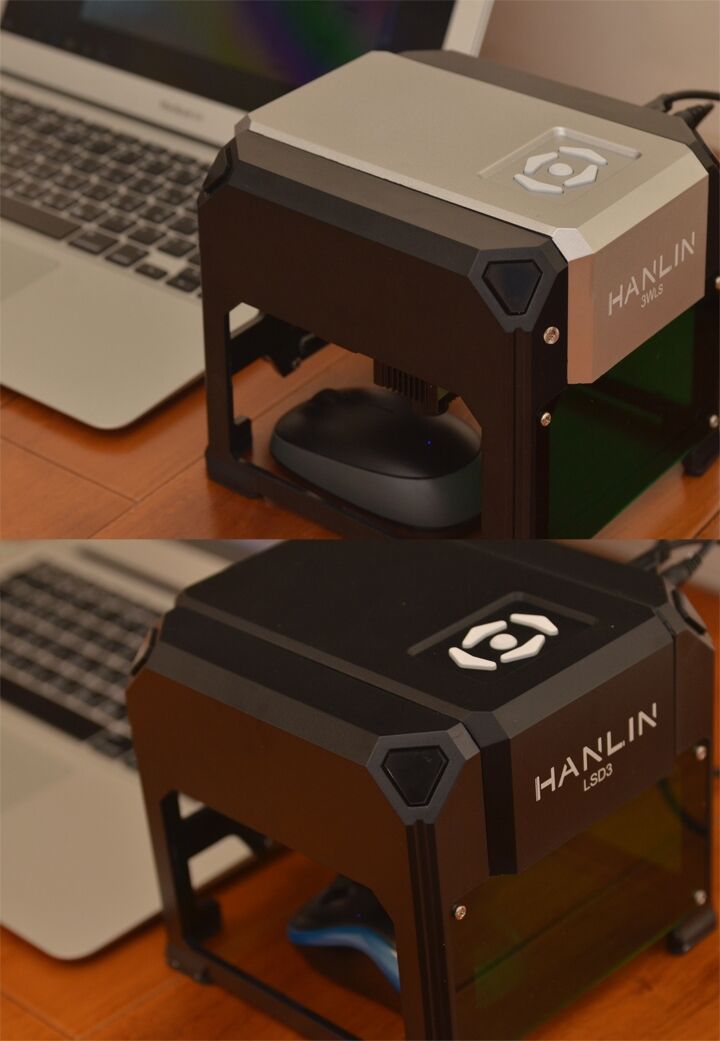

▲ 也因為手上剛好有 3WLS 與 LSD3 迷你雷射雕刻機,所以可以好好來比較兩個雕刻速度的差異,雖然兩台參數不太一樣,但我盡量將兩台的條件設定相近點。

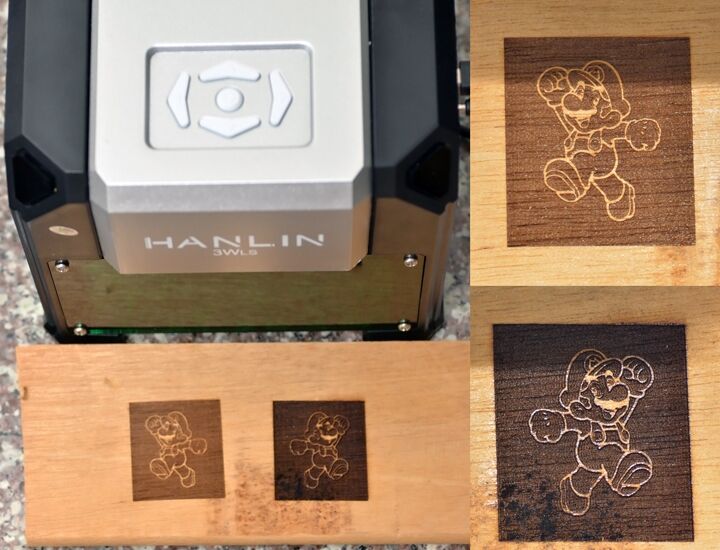

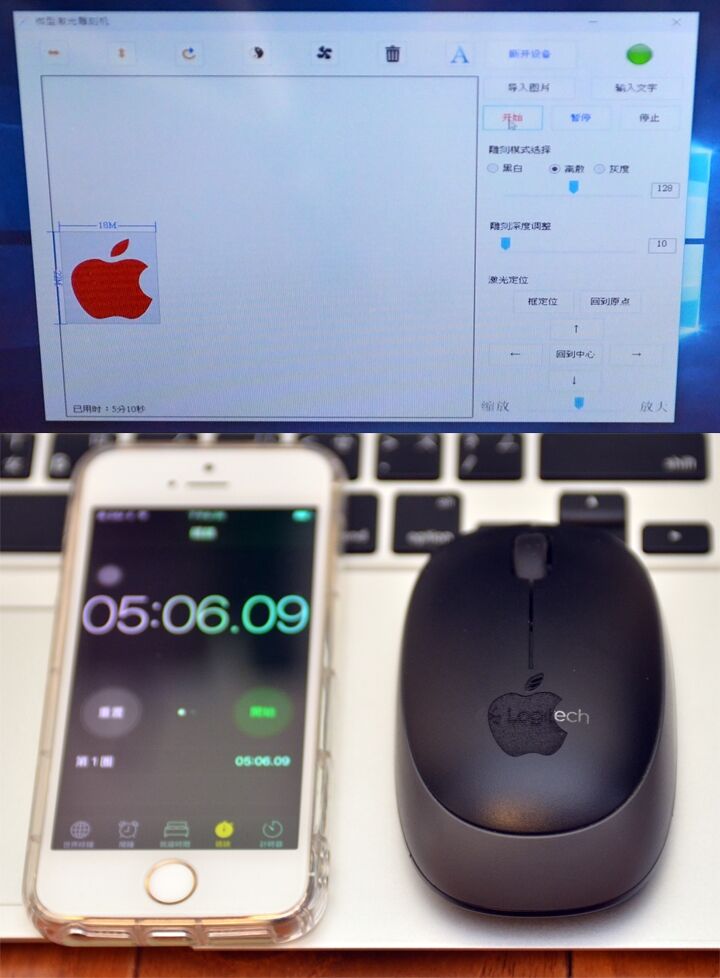

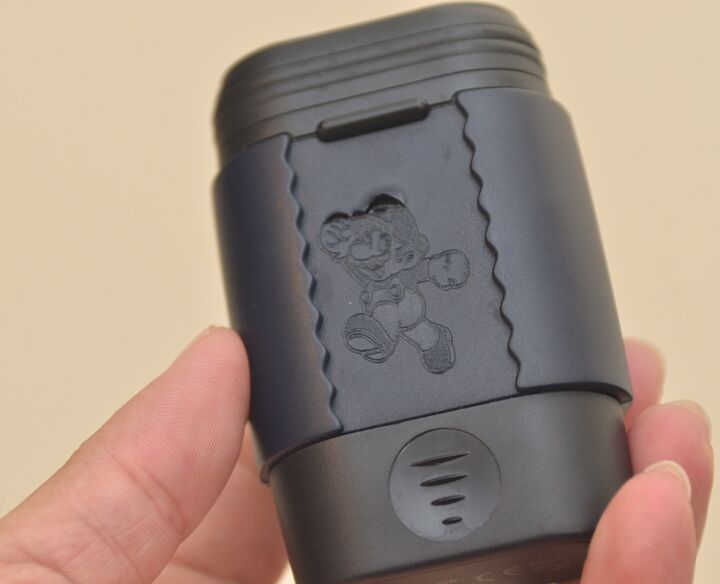

▲ 由於有過刮鬍刀差點被燒融的經驗,所以使用 3WLS 的方式,雕刻深度調整是由小慢慢增加,結果深度只調到10,但刻出來的效果還蠻顯著的,且只花了五分多鐘。

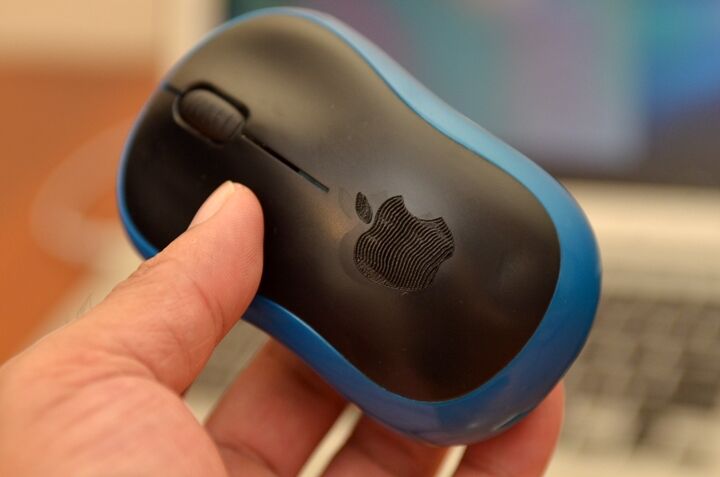

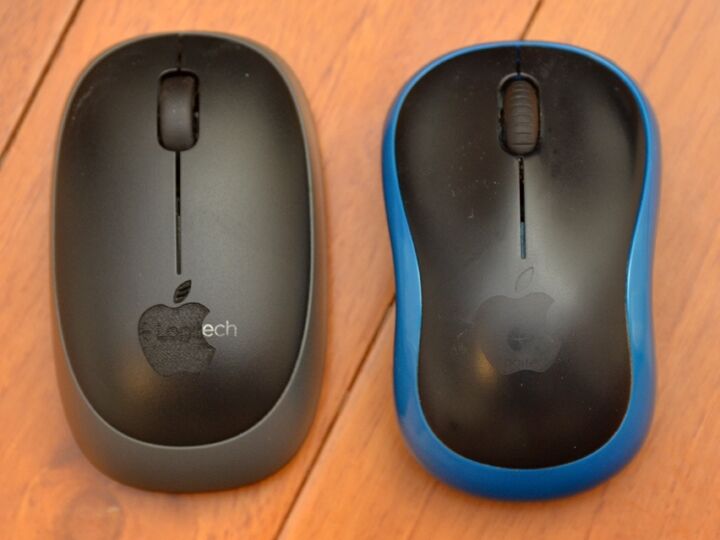

▲ 而另一個滑鼠使用 LSD3 來測試,雖然我還刻意將LSD3 深度調到25,結果實際的效果卻只在滑鼠表面刻出淡淡的蘋果痕,而且還花了一個小時左右,所以3WLS雕刻速度快18倍是無庸置疑的。

▲ 或許有人會懷疑兩個滑鼠的材質不一樣,所以才導致這樣的結果,同樣我再把LSD3雕過的滑鼠,拿給 3WLS 作雕刻,結果就如同各位所看到的一樣,3WLS 刻得既快且深!

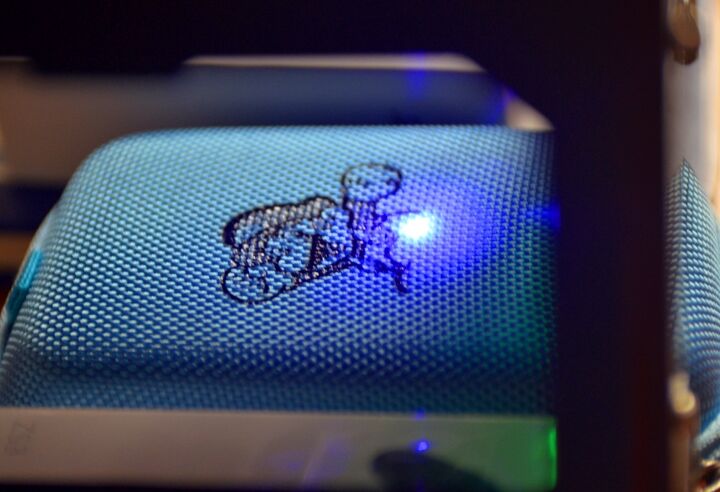

▲ 剛好手邊有個很單調的編織硬式收納盒,想說發揮一下創意,在上頭雕刻個人專屬的圖案。

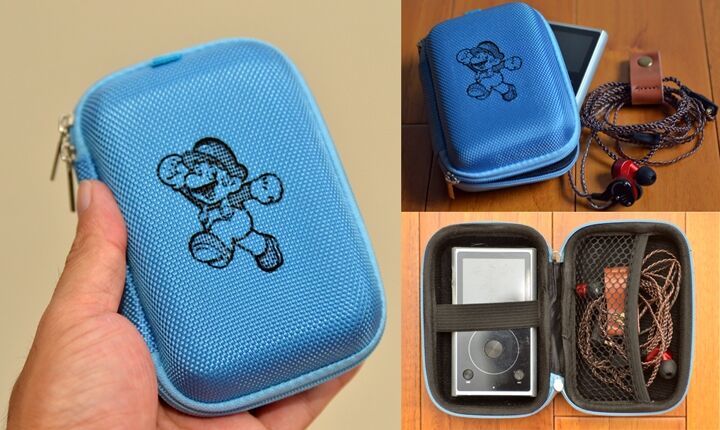

▲ 刻完後,也因為多了個人專屬的圖案後,整個心情也會變好,而且這個收納包非常好用,一邊可以收納耳機,一邊可以放置音樂播放器。

▲ 3WLS 的應用程式比舊版 LSD3 操作更簡單,除了不需調激光強度,只需調整深度;再來連線下,當我們放大、縮小、移動時,雷射頭也會同步作動,讓我們可立刻知道雕刻的位置。

▲ 而且它完全不需要具備繪圖相關的操作知識,只要將你看得到的圖,擷取到小畫家或是直接用電腦截圖,再將檔案轉存JPG、PNG、BMP格式就行了!後續可在3WLS 的應用程式【微型激光雕刻機】來進行上下左右翻轉、旋轉、黑白相反、放大縮小等動作,確認後就可進行雕刻囉!

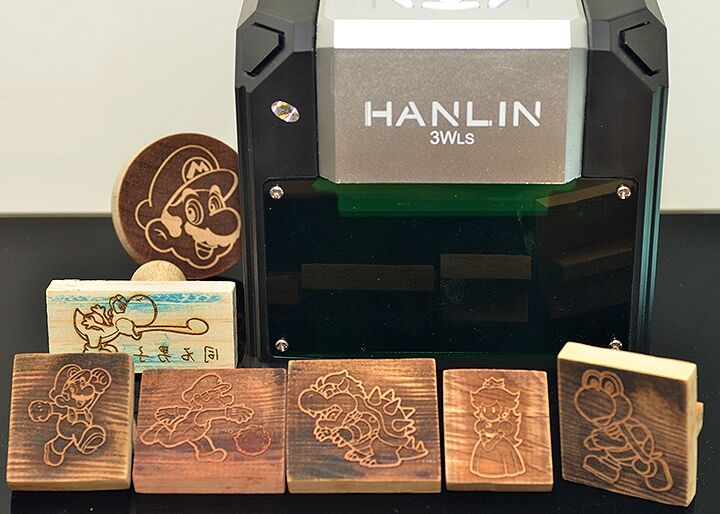

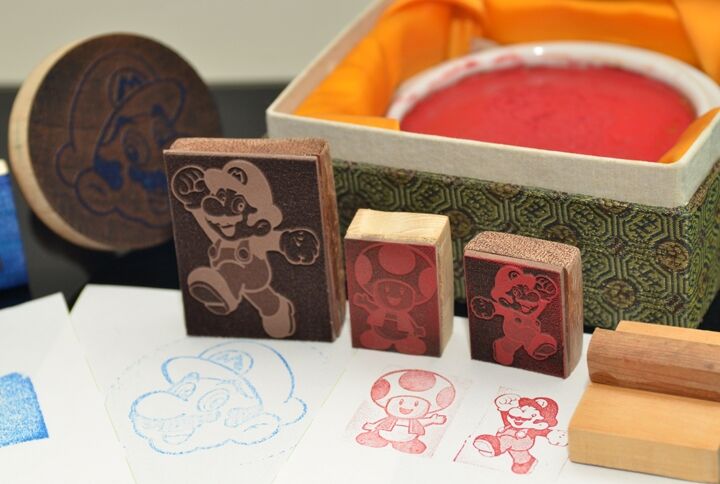

▲ 因為上回雕刻皮雕時,讓我想到雷雕機應該可以利用陰刻與陽刻的方式來製作圖章,結果雕出來的效果還不錯,如果拿來當文創教學、製作創意婚禮杯墊或營業用,應該都很適合喔!

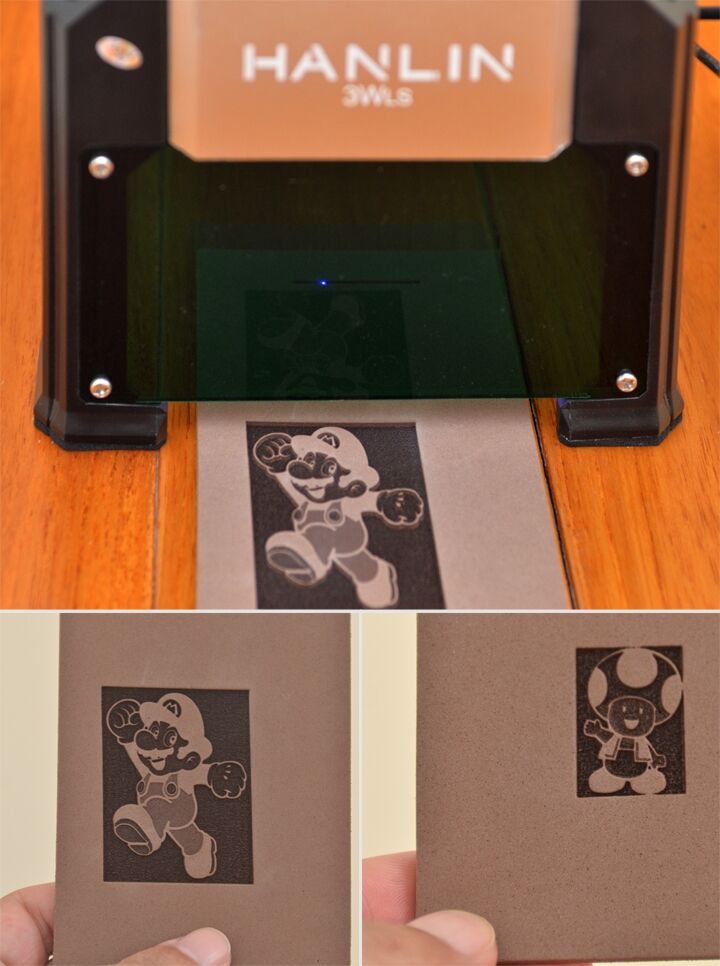

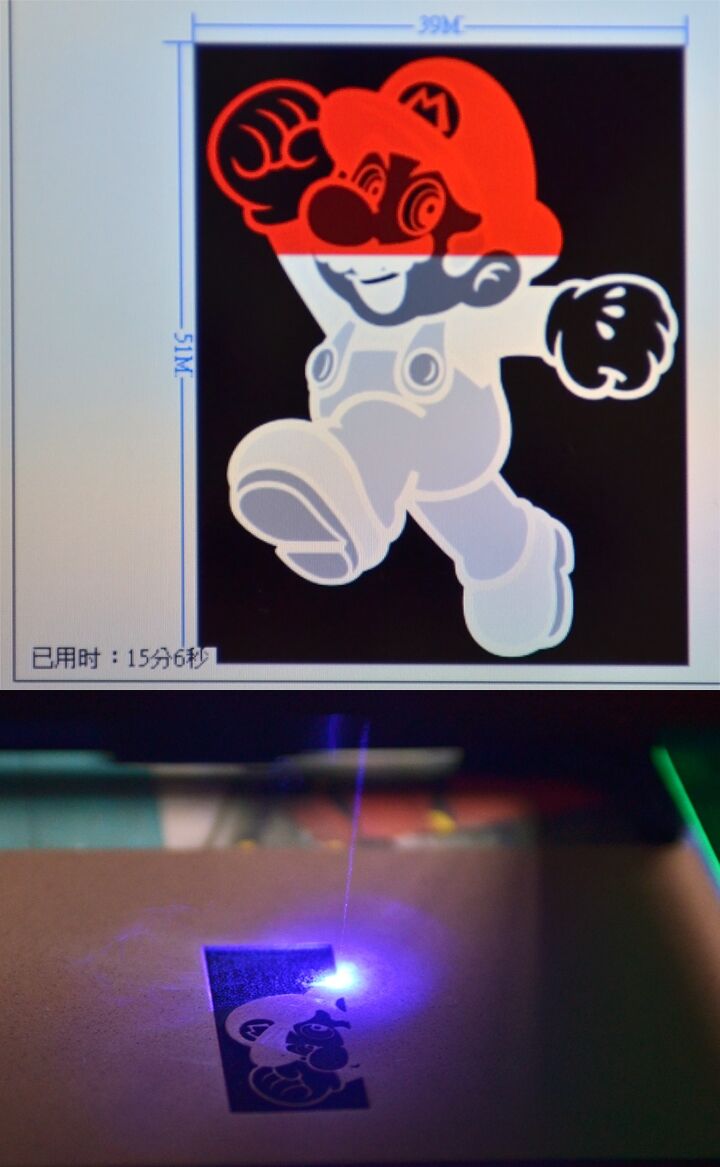

▲ 印象中,如果印章用橡皮效果會比木頭材質好,所以就將上次買的泡棉板拿來取代橡皮,同樣將要雕刻的圖型調整好,就可以進行雕刻囉!在雕刻的同時也可知道目前共花費多少時間。

▲ 以往都要3X5cm大小的圖案,都需要花好幾個小時,而現在 3WLS 雕刻時間都可以在幾分鐘內就完成,速度方面確實大大的縮短許多,而且雕刻出來圖案也非常精細。

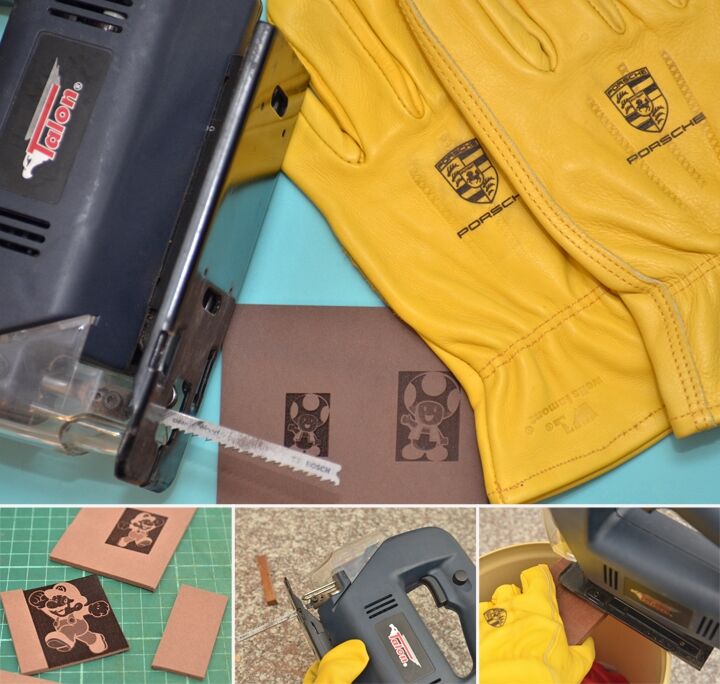

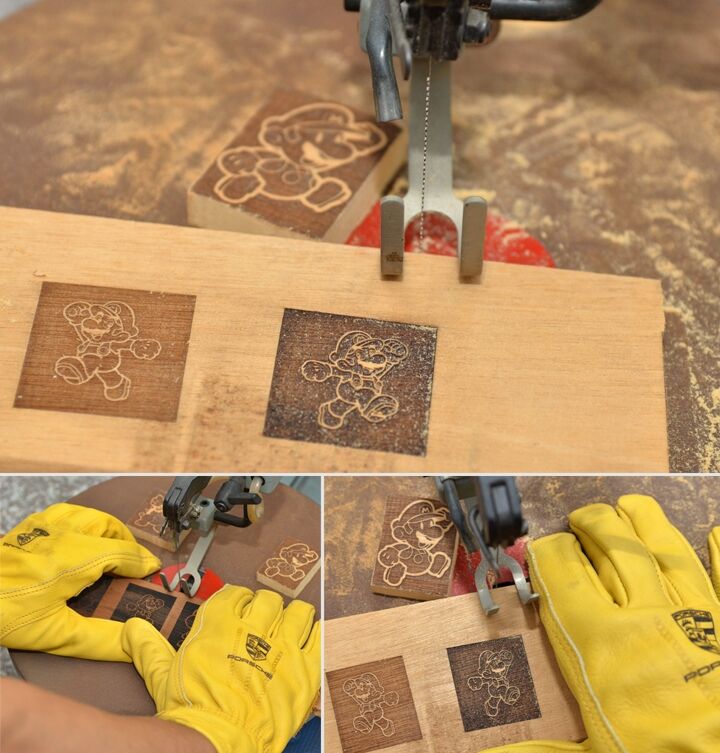

▲ 準備開始來進行加工,拿出上次用LSD3雕刻的工作手套與線鋸機,牛皮手套多了跑車化圖騰後,質感可說提升了不少。

▲ 透過家中平台式線鋸機,依照圖案的外框來進行裁切,不曉得是不是因為有了跑車化圖騰加持,在工作時變得快又有效率!

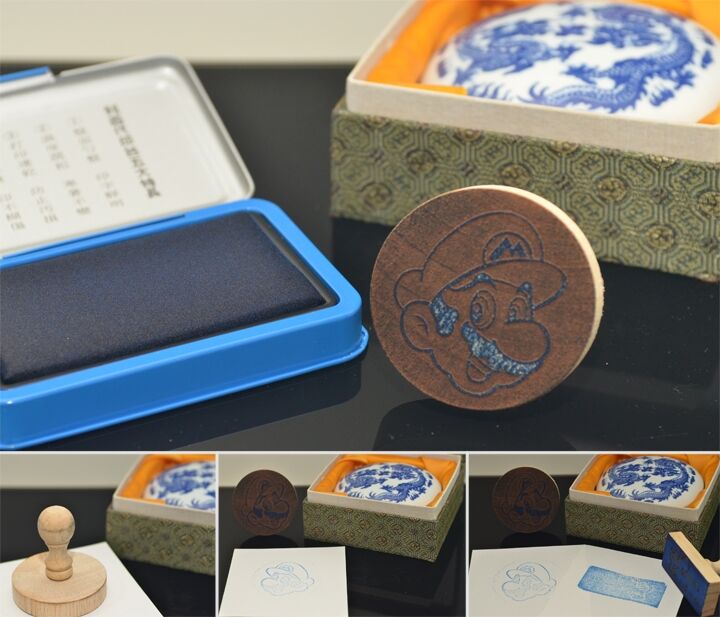

▲ 會想到製作圖章的IDEA,也有一部份是因為看到之前師傅所餽贈西泠印社的印泥,讓我突然想到可以透過3WLS來創作印章。

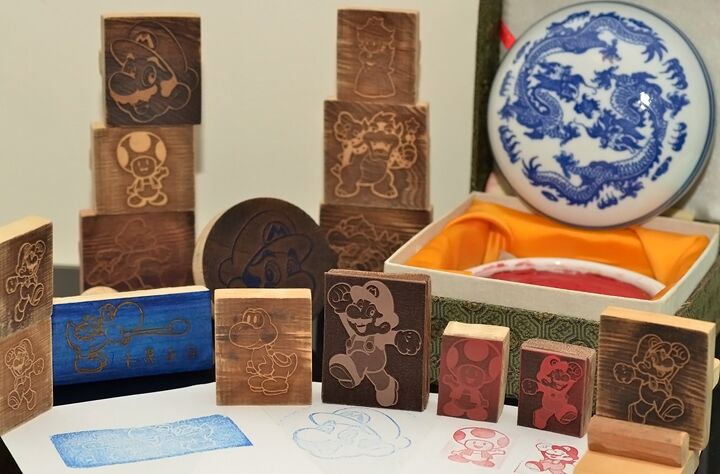

▲ 木頭雕刻而成的圖章,與泡棉板雕刻的,兩者還是有明顯的差別,尤其當使用水性印泥及油性印泥,所呈現出來的清晰與層次感,都會有所不同。

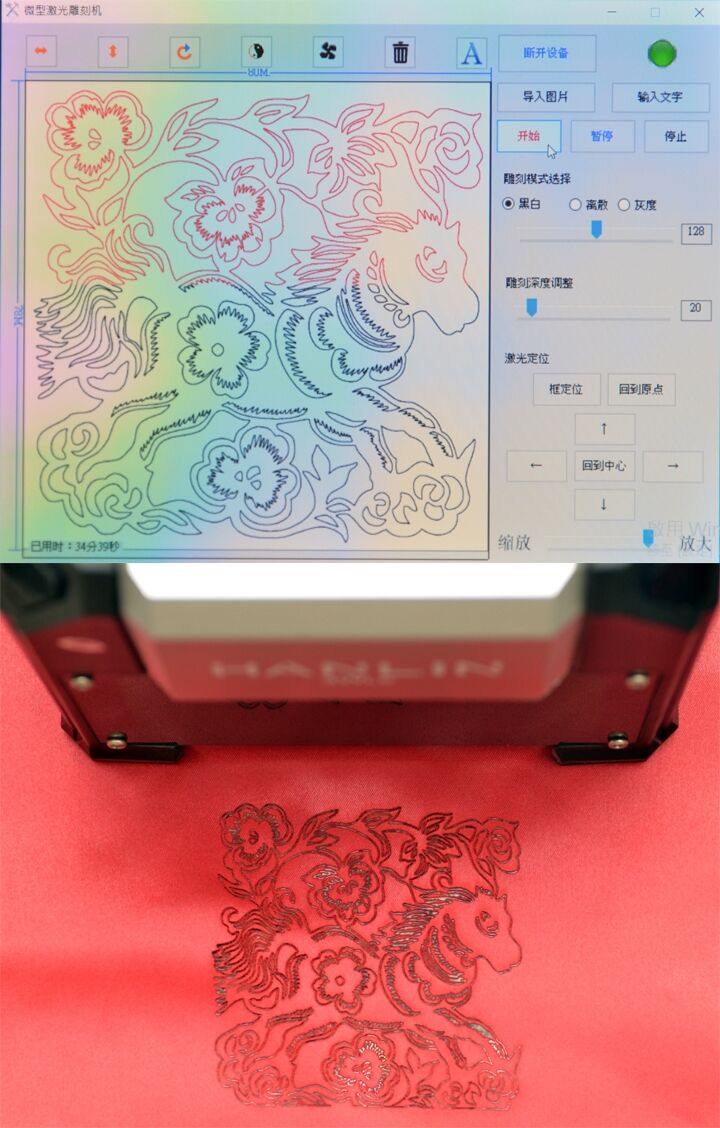

▲ 3WLS 雷射功率加大為原先LSD3的一倍,所以能雕的材質更多,可以直接對不同厚度的紙類,做成紙雕,能雕刻材質變多,例如:木材、竹、PCB、皮革、紙等可燃性物質是雕刻的,還可對滑鼠、鉛筆、名片、錢包來進行雕刻。

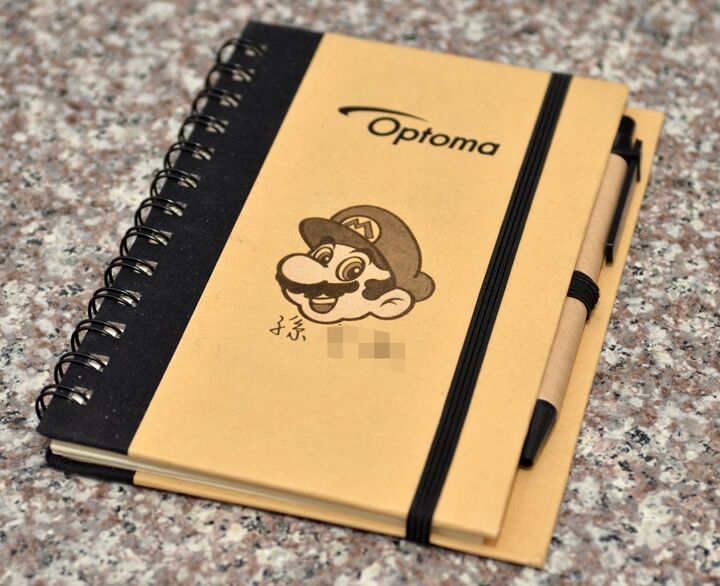

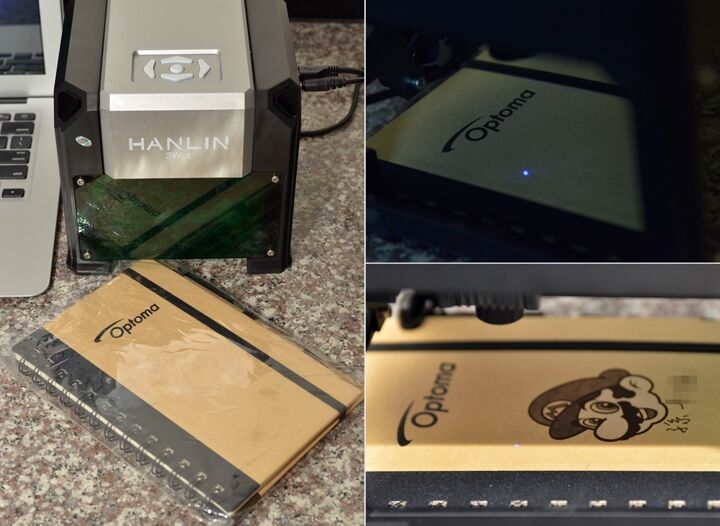

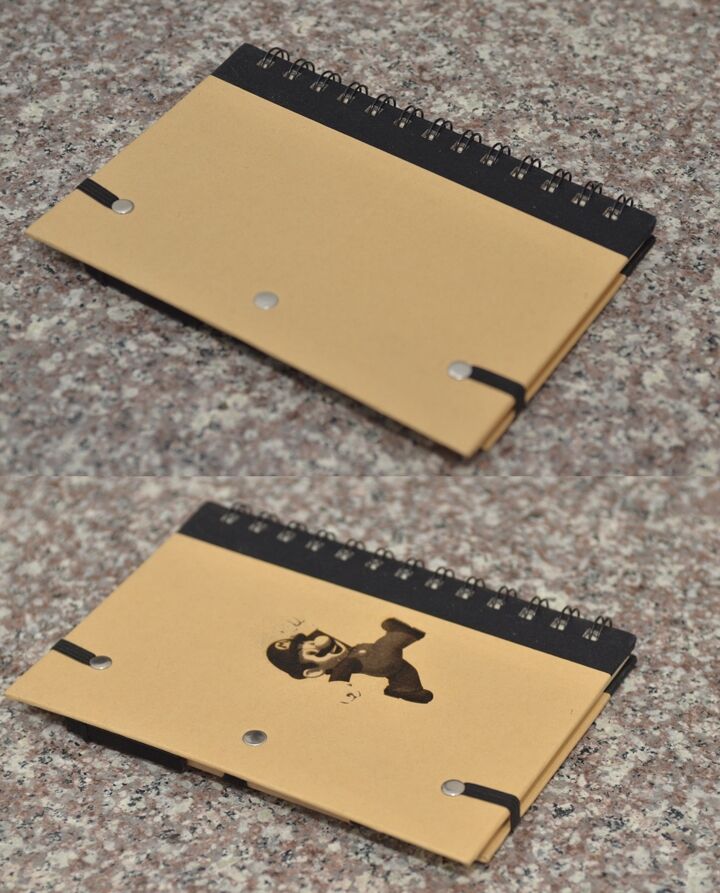

▲ 而且像是日記或是筆記本,也可以雕刻出個人專屬的圖案與文字。

▲ 3WLS不同於一般向量式雷雕機,它除了基本的黑白模式與類似點狀散離模式外,它還可依照片的顏色與漸層,來進行明暗深淺的雕刻。

▲ 即使像大小不到一公分的圖案,它也可以雕刻的非常細緻且清晰。

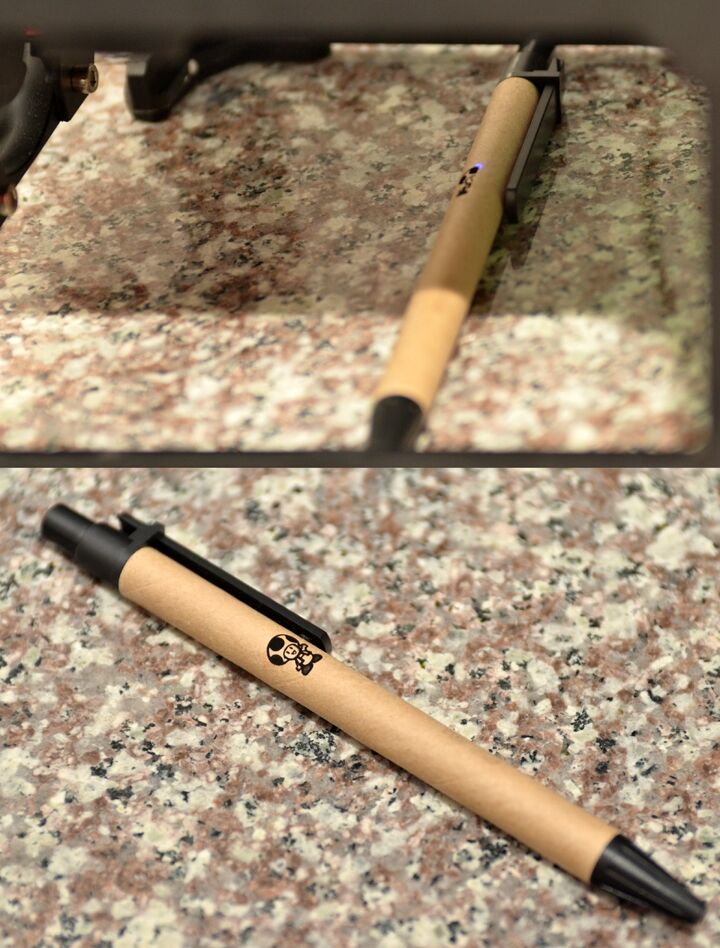

▲ 輕輕鬆鬆就可以製作出個人專屬的筆跟筆記本,可以準備來文創市集百攤囉~哈哈!

【最後結論】HANLIN 漢麟所推出的 3WLS 雷射雕刻機,確實大大的縮減雕刻時間,而且經過加大雷射功率到3Wmw,可以雕刻的材質也更加廣泛,不過如果想對金屬、玻璃、石材、陶瓷器、大理石等這類的材質,它還是無法進行加工,但是目前生活週邊產品與素材,它幾乎已經都可以製作出個人專屬的圖案與LOGO,讓創意隨時發揮!
加上它體積小且方便攜帶,可適用於營業店面、印章雕刻、產品設計、老師教學、辦公室、學校、益智教育、個人LOGO等等,可說一機在手,樂趣無窮~
尤其操作相當簡單,完全不需要有繪圖相關的功力,就可輕易上手,非常適合一般喜愛DIY的玩家,或者想替小朋友的餐具、書本、與書包雕刻專屬小孩喜愛的圖案與名子,即使想用來營業專用也非常適合,最後透過這次完整的體驗過程,同樣把這麼特別的東西來分享給各位作個參考!
